Dati valvola serie DMT Pressurtronic®:
Simbolo pneumatico: | |
Descrizione: | servovalvola proporzionale ad otturatore servo poppet valve |
Funzionamento: | 3 vie, normalmente chiusa, regolazione continua di P2 |
Portata nominale: | 70÷8000 NL/min |
Montaggio: | con sottobase per cambio rapido |
Fluido di lavoro: | utilizzare aria compressa secca e filtrata |
Filtrazione: | 1(IN)=50µm 12(PIL)=25µm |
Lubrificazione: | non richiesta |
Connessioni: | G3/4" |
Pressione massima: | 0÷10 bar |
Pressione regolata P2(CYL): | 0.0÷6.0 bar |
Pressione alimentazione P1(IN): | 1 bar + massima P2(CYL) da raggiungere |
Pressione di pilotaggio P12(PIL): | 1 bar + massima P2(CYL) da raggiungere |
Temperatura di lavoro: | -25°C ÷ +80°C |
Connessione elettrica: | Connettore MIL |
Grado di protezione: | IP 65 |
Dati scheda elettronica digitale di controllo tipo SEC:
Tensione di alimentazione: | +24 VDC raddrizzata e stabilizzata |
Potenza elettrica: | 4÷9 W |
Formato scheda: | EUROCARD - 100x160x30 - Slot Rack |
Passo mascherina: | 30mm |
Pressione regolabile P2(CYL): | 0.0÷6.0 bar step 0.1 bar |
Tempo ciclo impostabile: | 0.00÷99.99 sec step 0.01 sec |
Incertezza: | ±(0.030 bar + 0.5% P1(IN)) |
Ripetibilità: | ±0.020 bar |
Lunghezza cavo di collegamento [0.0÷6.0 bar]: | |
- sezione 1 mm² | max 20 m |
- sezione 1.5 mm² | max 30 m |
Dati BUS comunicazione dati (opzionale per connettere più schede su BUS dati):
Tipo: | Linea RS485 con shield |
Protocollo: | GeneralmaticDMTbus® (proprietario) |
Tipo di dialogo: | SINGLE Master - MULTI Slave |
Settings: | 38'400 bps-1bitSTART-8bitDATA-1bitSTOP-NoPARITY |
Tempo di risposta dello SLAVE: | min. 1 ms - max. 68 msec |
Ritorna a: <0> Indice dei contenuti
Valvole proporzionali DMT Pressurtronic®:
DMT3XGE501 ----- Elettrovalvola Proporzionale G3/4"
Sottobase:
FPA92500SP ----- Sottobase G3/4" per DMT
Scheda elettronica di controllo:
SECD1ABEU ------ Scheda digitale 6 punti 00.00÷99.99sec/0.0÷6.0bar SECD1ABEUMON --- Software WinXP-USB controllo remoto
Spina Volante (connettore multipolare senza cavo):
CMDMT0000 ------ Spina volante (connettore multipolare) per DMT
Cavo Multipolare di collegamento con spina volante assemblata:
CMDMT0Cyy | || LUNGHEZZA metri: | |+-------- yy = yy metri (multipli di 5) | | | | SEZIONE CAVI: | +--------- C = 1.5 mm² | | DESCRIZIONE: +--------------- Cavo multipolare per Pressurtronic
Contenitore Metallico per scheda SEC:
GCMSEC01 ------- Contenitore metallico 1 posto
Kit di manutenzione:
DMT5MPVETLP ---- Gruppo pilota ricambio con connettore MIL KSDMT5X00 ------ Kit di riparazione guarnizioni KRDMT5000 ------ Kit di riparazione parti meccaniche interne
Ritorna a: <0> Indice dei contenuti
Alcune applicazioni tipiche per questo tipo elettrovalvola proporzionale ad otturatore sono:
- Processi ad alta precisone
- Applicazioni flessibili
- Macchine settore automotive
- Impianti con bus di campo per controllo remoto (Profibus, Fieldbus, CAN, RS485 ecc)
- Macchine per il vetro IS Machines
- In particolare processi: soffio, controsoffio, salita maschio, raffreddamento maschio e bocca, soffiatura finale e bucatura.
Settle blow Blow and blow Mouth cooling
Plunger cooling Blow mould cooling
Ritorna a: <0> Indice dei contenuti

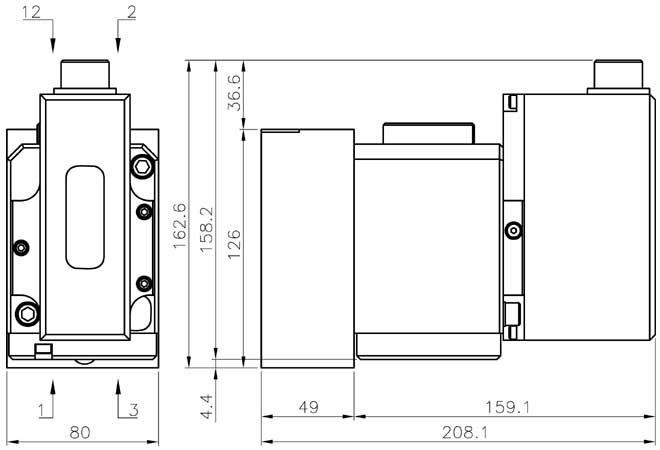

Valvola DMT con sottobase FP:
Connessioni - Ports | |
1 IN | G3/4" |
2 CYL | G3/4" |
3 EXH | G3/4" |
12 PIL | G1/4" |
